Met Capture 2022 hebben we nieuwe functies geïntroduceerd voor verbeterde modelleringsdetails, papierwerknauwkeurigheid en maatwerk, en natuurlijk een levendigere visualisatie.

De nieuwe bekabelingstool maakt het nu mogelijk om de benodigde kabels voor uw ontwerp te tekenen en te berekenen. Trussen zijn herzien met meer gedetailleerde modellen en zelfs custom ingeladen modellen. De bibliotheek is gescheiden van het installatieprogramma en het proces voor het bijwerken van de bibliotheek gebeurt binnen Capture. Er is nu een nieuwe meetmodus beschikbaar, inclusief multi-point meetmogelijkheden. U kunt ook uw eigen SVG-bestanden laden als plotsymbolen en uw papierwerk aanpassen.

Visualisatie is tot leven gekomen met HDR-ondersteuning, verbeterde tonemapping en de nieuwe diafragmaweergave. Een nieuw concept van opgeslagen cameraposities vereenvoudigt het hanteren van de camera vanuit Capture, maar ook extern met DMX, wat zorgt voor nog soepelere overgangen. En voor onze laseristen, u kunt nu ILDA-bestanden laden voor weergave door lasers.

Ontwerp

Bekabeling

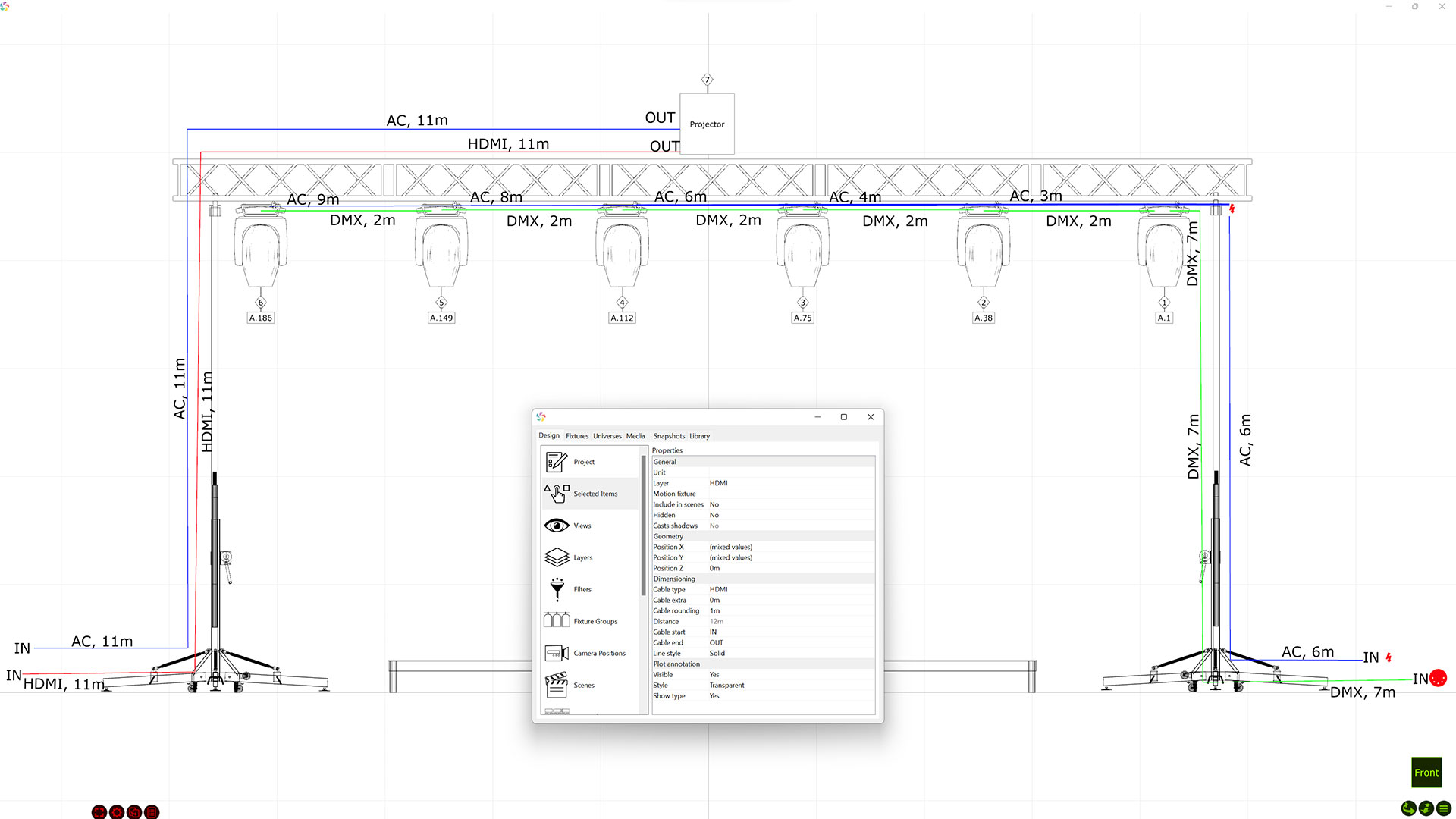

  • Kabels. Met het nieuwe kabelitem is het mogelijk om kabeltrajecten van een project te ontwerpen, meten, plannen, plotten en rapporteren.

Bibliotheek

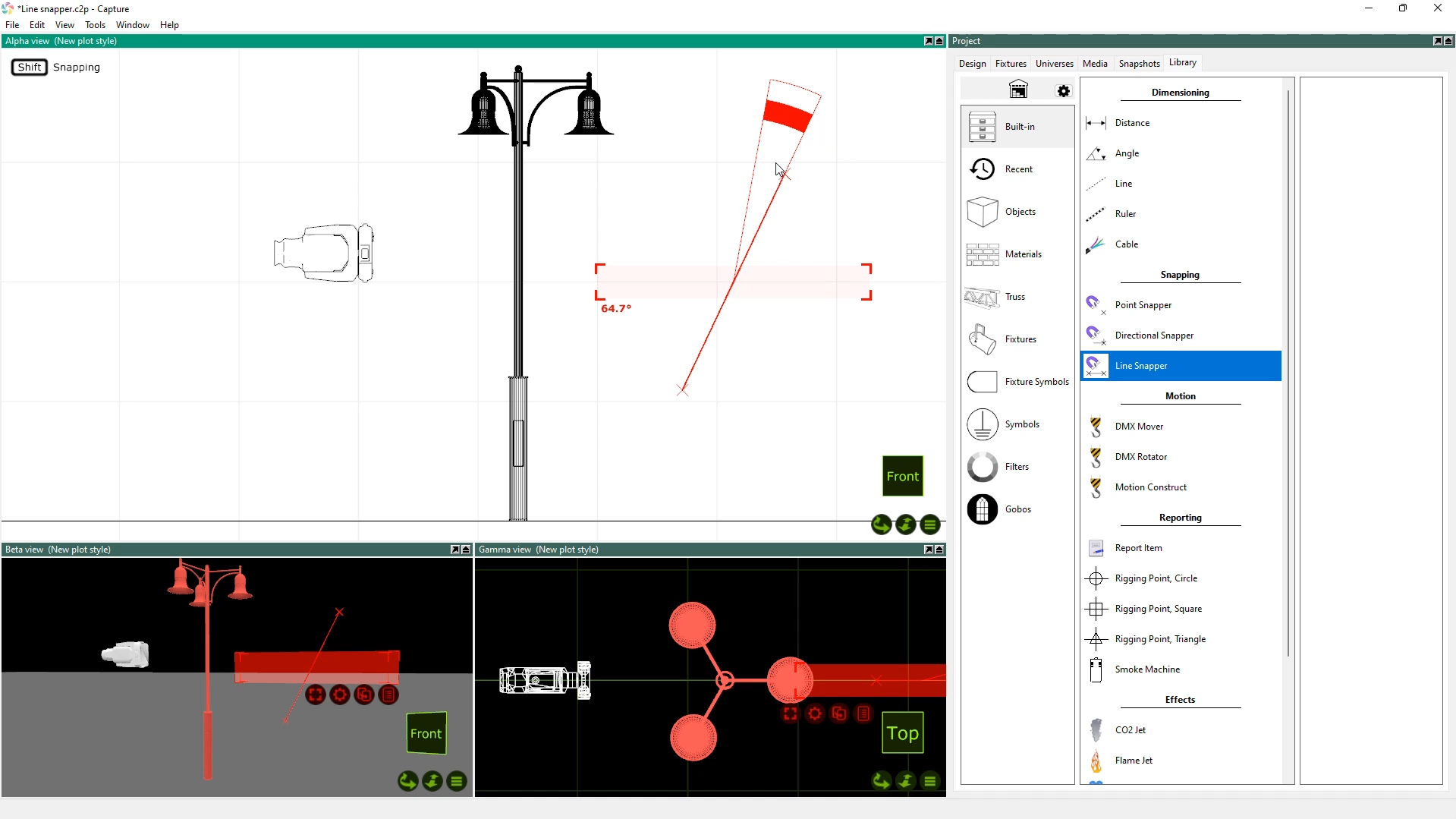

  • Line snapper. Met een nieuw line-snapper-object kunt u hetzelfde gedrag creëren dat wordt gebruikt wanneer fixtures op truss en pijpen klikken. We zullen dit aangepaste bibliotheekitem gebruiken voor zowel steigers als truss.

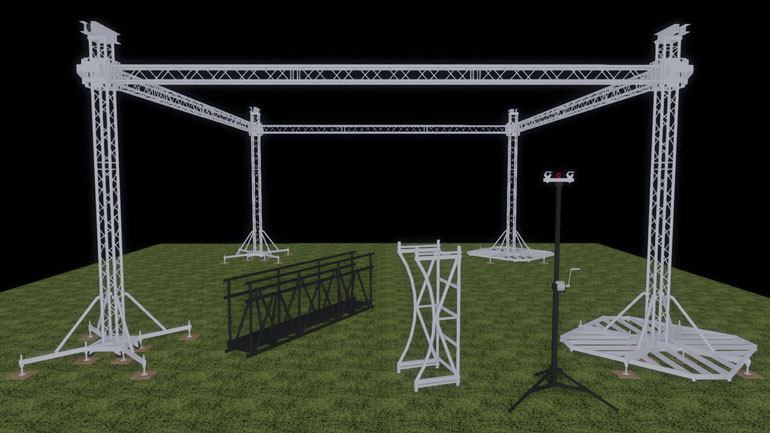

  • Aangepaste truss-stukken. We hebben nu de mogelijkheid om onze eigen custom truss-stukken te CAD-tekenen, zoals onder andere grondplaten, ballasten, outriggers, hoekblokken, hulzen en motorbevestigingen.
  • Symbolen categorieën op het tabblad Bibliotheek. Opgesplitst in één categorie voor fixture-symbolen en één voor andere symbolen, die nu ook subcategorieën hebben.
  • Nieuwe bibliotheekdistributie. Bibliotheekbestand niet meer in het installatieprogramma. Grootte verkleind van 1,5 GB naar 500 MB. Kan worden gedownload en geïnstalleerd via het bibliotheektabblad, zonder browser of opnieuw opstarten.

Gebruikersomgeving

  • Gedrag in de titelbalk bijgewerkt. Volgt het nieuwste gedrag van zowel Windows- als macOS-applicaties. Het meest opvallend is dat de titelbalk op macOS het gedrag van "represented file" ondersteunt.
  • ”Openen met...” Toont nu Capture 2022 in plaats van "Capture.exe".
  • Recent gebruikte bestanden wissen. Met een nieuw commando beschikbaar in het menu waarin ze worden vermeld.
  • Herziene sneltoetsen. Ctrl/Cmd wordt nu gebruikt om snappen te voorkomen (in plaats van Escape). Escape wordt nu gebruikt om alle objecten te deselecteren (in plaats van Ctrl/Cmd+Shift+C). Escape sluit ook modale editors af (model bewerken, meten, focus enz.). Alt+Mouse Left emuleert nu de middelste muisknop.

Tabblad Universe

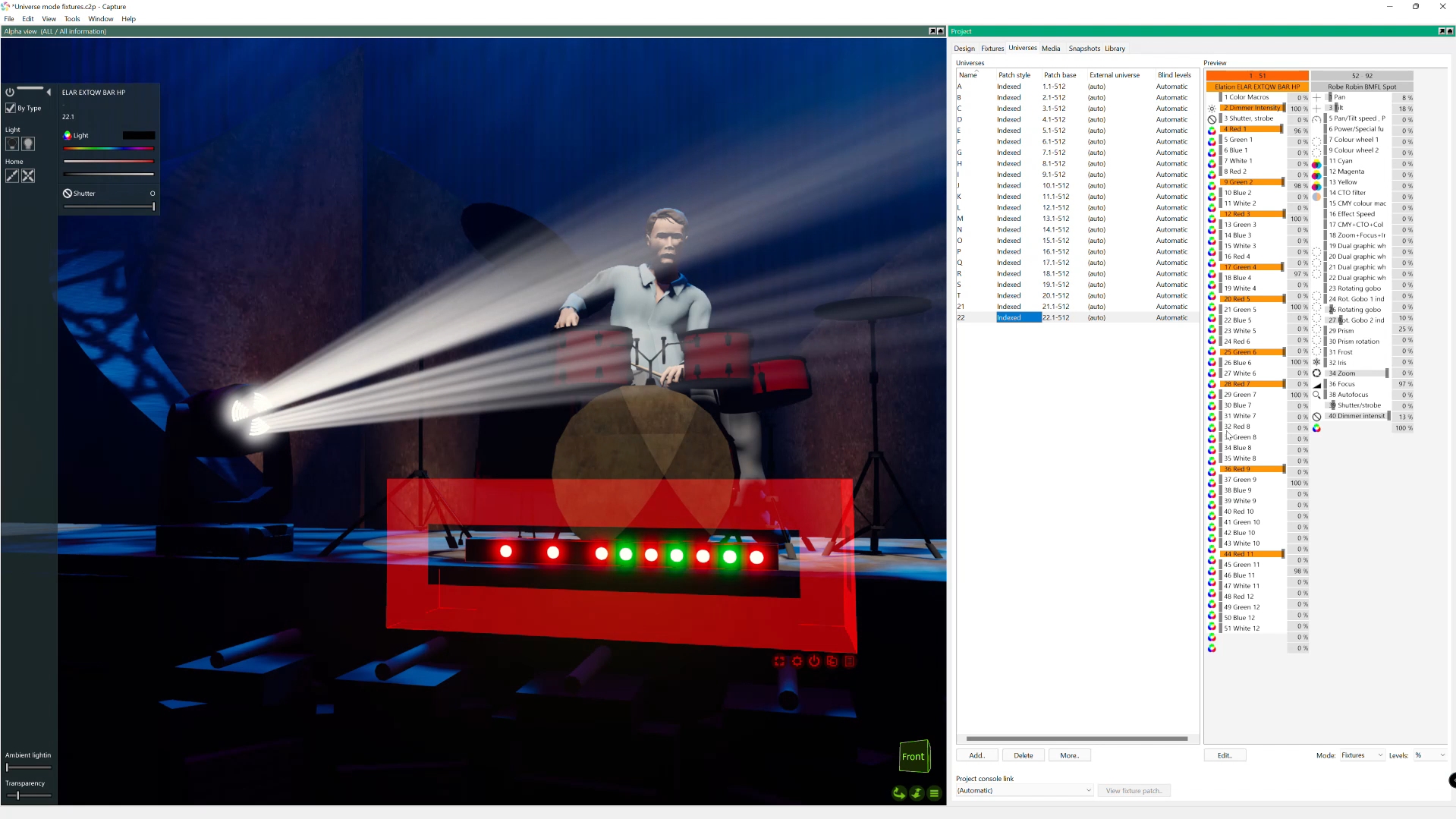

  • Universe-weergave vernieuwd. Betere lay-out voor overlappende fixtures, plus een nieuwe "fixtures"-modus waarin volledige kanaalnamen zichtbaar zijn en kanalen afzonderlijk kunnen worden bestuurd met hun schuifregelaar.
  • Voeg meerdere universes toe, Nieuwe optie om meerdere universes tegelijk toe te voegen. Universe-namen zijn nu standaard numeriek.

Groepen

  • Groepspositie en rotatie toegevoegd. Ze kunnen worden opgenomen in scènes en worden verborgen, wat vervolgens van invloed is op alle objecten in de groep. Ze kunnen ook worden toegewezen aan een motion fixture die vervolgens alle objecten in de groep beïnvloedt (die niet expliciet aan een andere motion fixture zijn toegewezen). Aan groepen kan geen laag worden toegewezen, laagtoewijzing is nog steeds per object.
  • Toevoegen en verwijderen uit groep. Met slepen en neerzetten kunnen objecten en groepen aan reeds bestaande groepen worden toegevoegd. Objecten en groepen binnen een groep kunnen uit de groep worden gesplitst.
  • Dubbelklik in een groep. Dubbelklikken op objecten en groepen in groepen gaat met elke dubbelklik omlaag. Het is nog steeds mogelijk om een ​​object direct te selecteren, ongeacht of het in een groep zit of niet met Ctrl op Windows of Cmd op Mac.

Verbeteringen

  • Verbeterde glTF-export. Verrijkte CAPTURE_model-extensie met Capture-specifieke gegevens.
  • Prestatieverbetering. Responsiviteit in ontwerp.

Documentatie

Plots

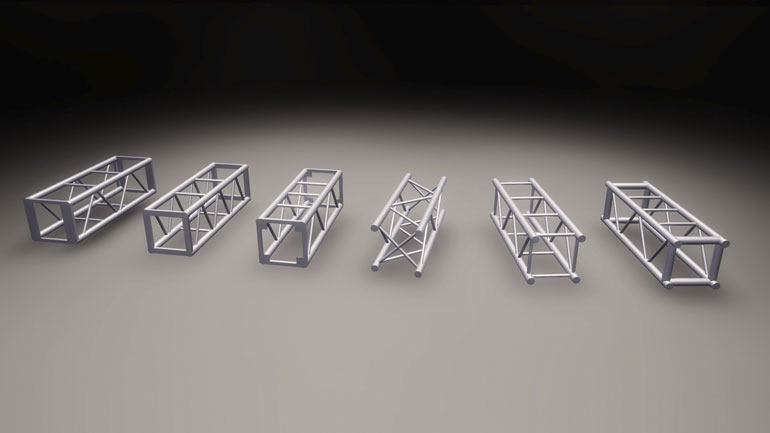

  • Truss-verbeteringen. Verbeterd ontwerp van verstevigingspatronen, ondersteuning voor specifieke beugeltellingen en waarneembare rechthoekige truss-uiteinden. Verbeterde metingen. Bibliotheek is herzien.

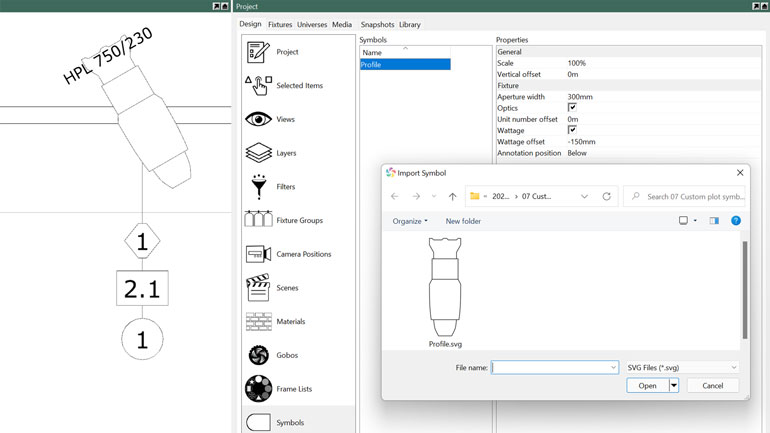

  • Aangepaste plotsymbolen. Importeer en schaal uw eigen SVG-plotsymbolen, om te gebruiken in fixtures of als objecten op zich. Symbolen zijn standaard gecentreerd, maar er kan ook een verticale offset worden toegevoegd.

Rapporten

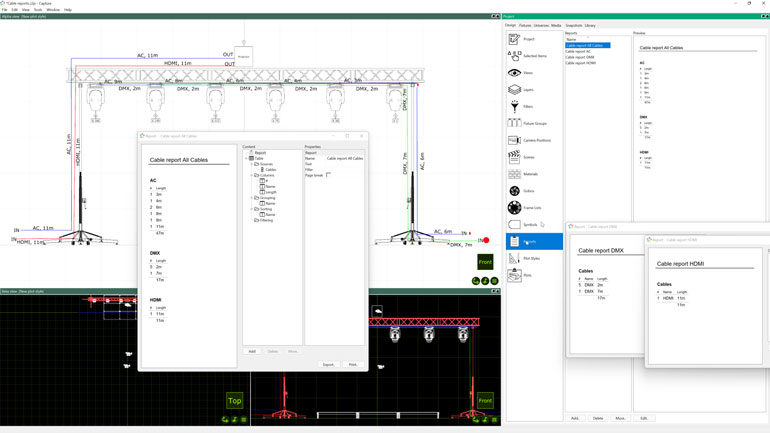

  • Kabelrapport. Nadat de bedrading in een project is ontworpen, kunnen kabelrapporten worden gemaakt voor het opsommen van de benodigde kabels.

Metingen

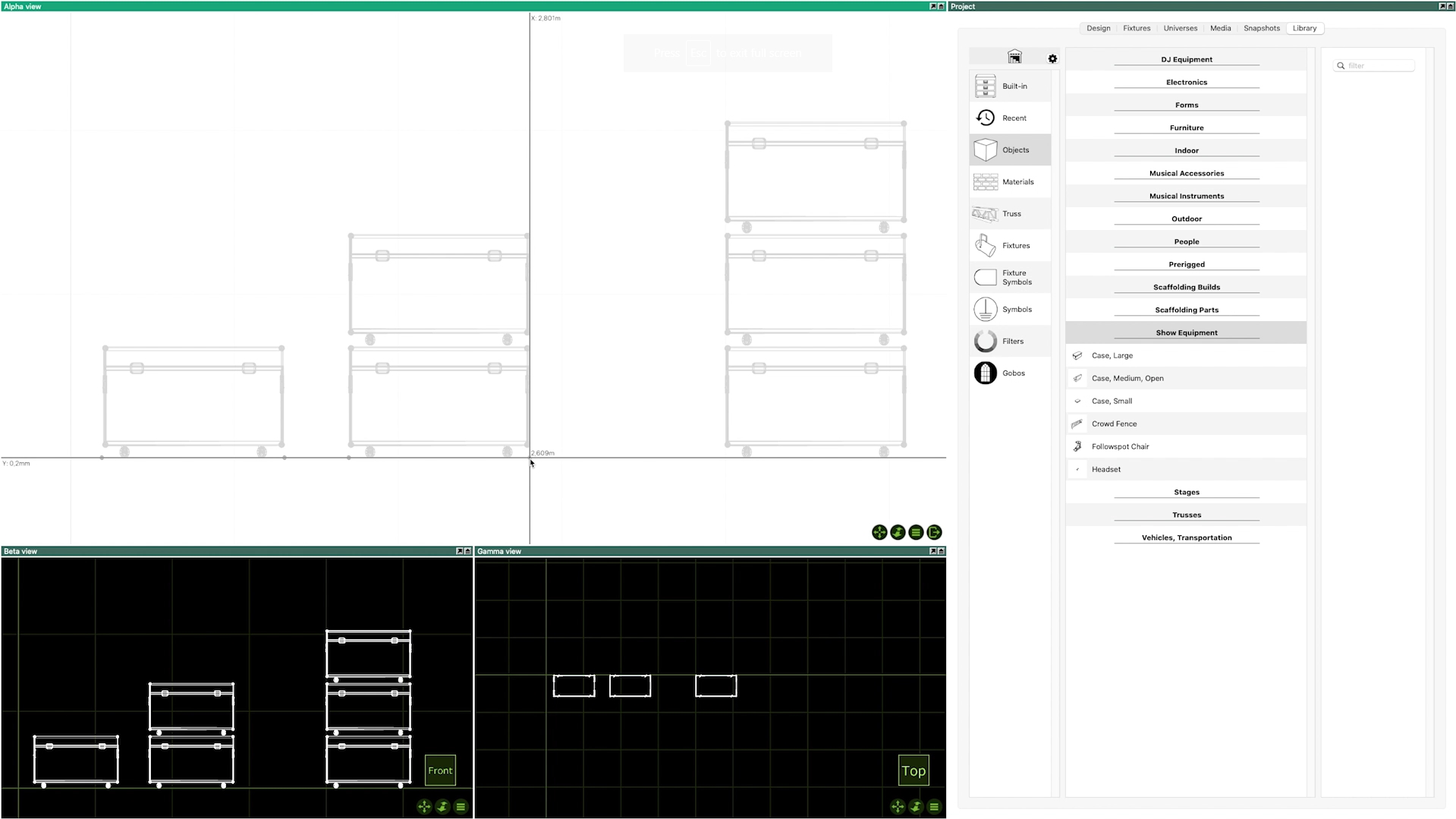

  • Meet modus. Ideaal voor snelle positionering, eenmalige metingen en ook voor het maken van afstandsmetingen.
  • Multipoint metingen. Metingen kunnen nu uit meerdere punten bestaan. Ze kunnen cumulatief zijn of niet.
  • Eenheden. Gemengde SI-eenheden (dwz als "1m 10cm") zijn verwijderd. Offsets en afstanden kleiner dan 1 m worden uitgedrukt in mm, andere in m. Er is een nieuwe eigenschap Unit toegevoegd aan metingen, truss-trimhoogtes en coördinaten van rigging-punten. U kunt ook een specifieke meeteenheid kiezen.

Visualisatie

Camera's

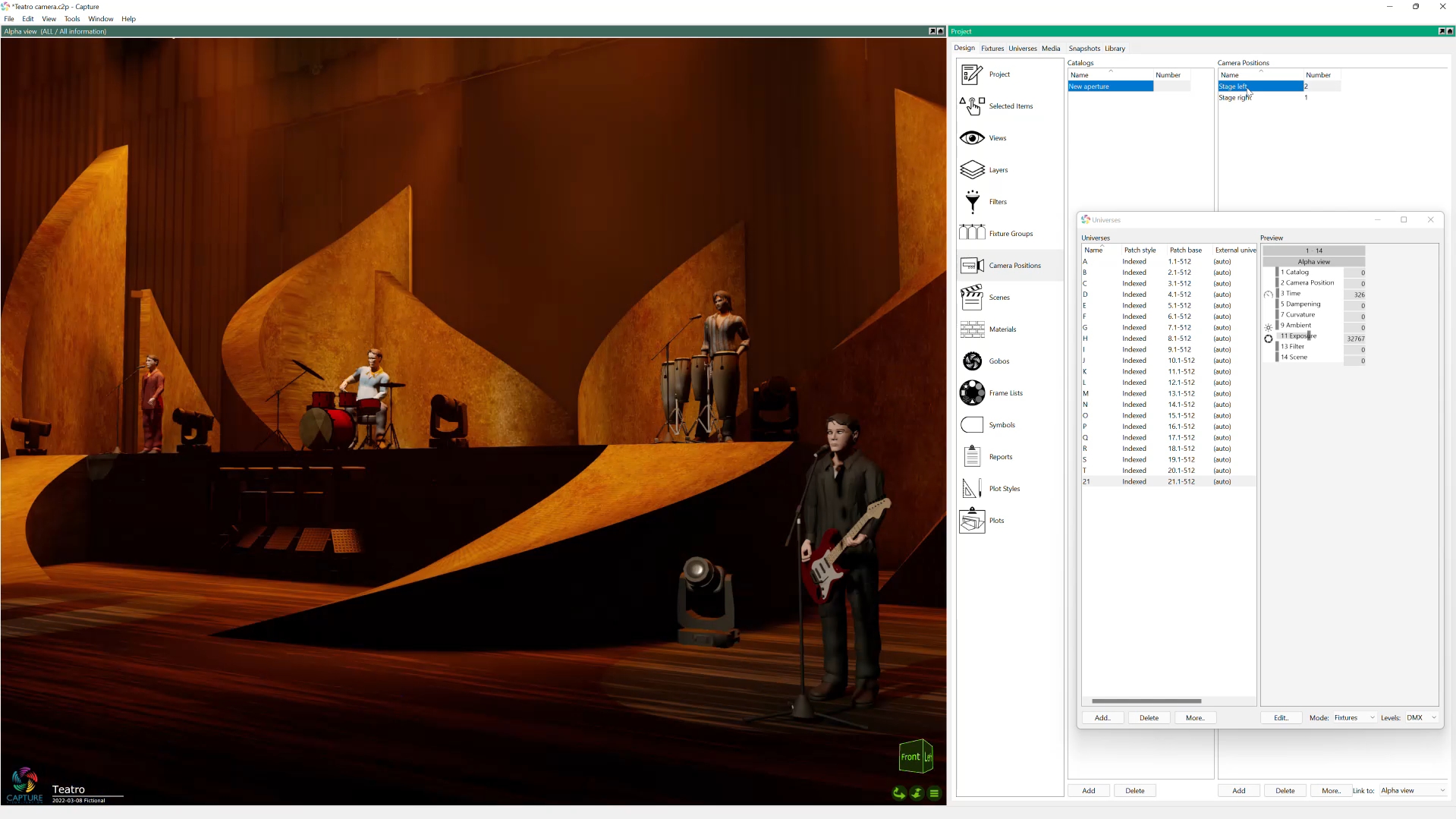

  • Cameraposities. Sla cameraposities op voor snel terugroepen vanuit Capture. Posities kunnen op elke weergave worden toegepast. Er kunnen meerdere verzamelingen posities worden gemaakt.
  • Camera DMX-modi. Nieuwe modi voor het oproepen van cameraposities met elke gewenste tijd, demping en kromming voor vloeiendere overgangen.

Armatuur visualisatie

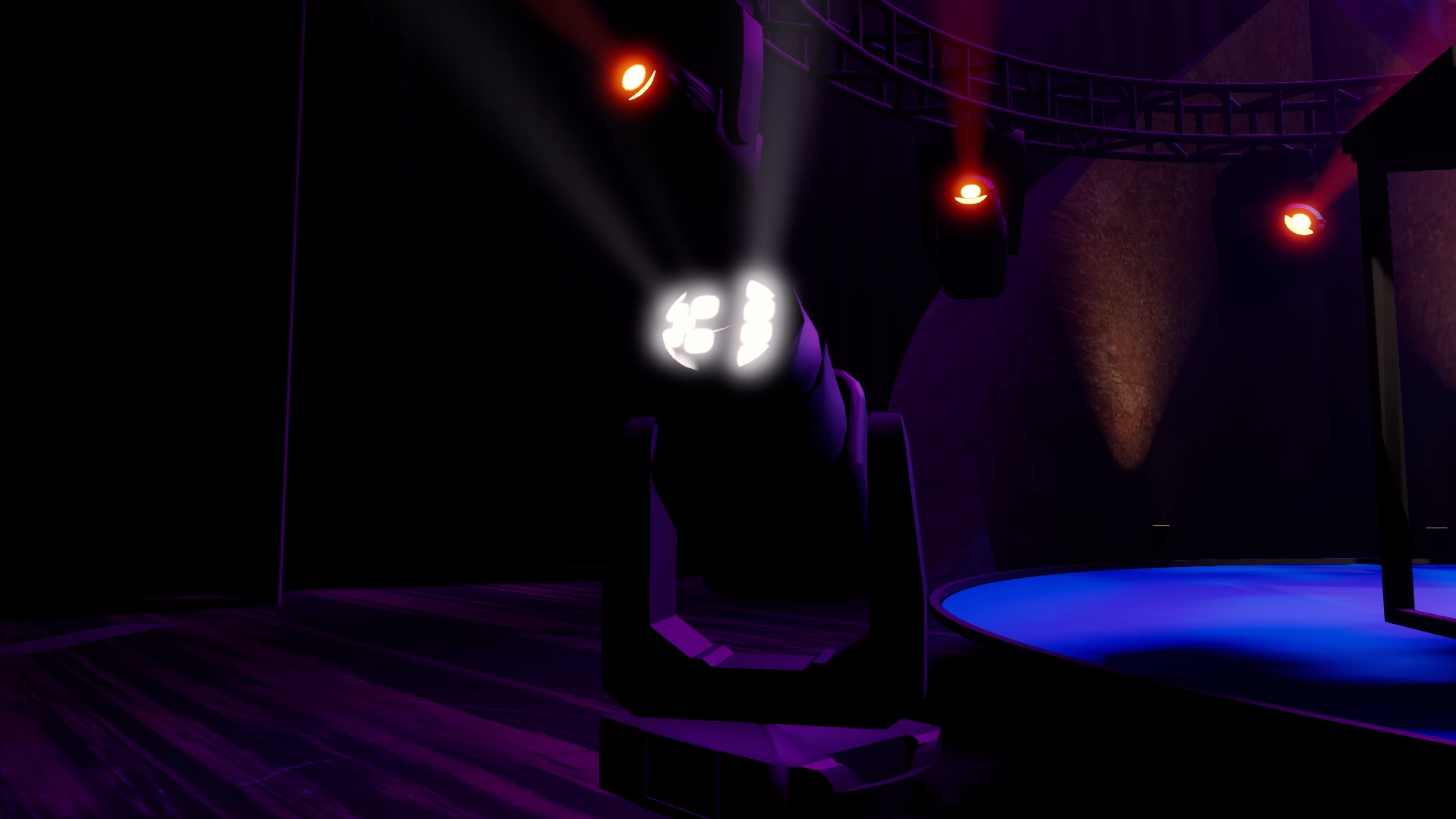

  • Aperture-weergave. Opnieuw ontworpen openingen hebben nu een glasachtig uiterlijk met scherpe of gevormde oppervlakken.
  • Projectorlensverschuiving. Controle en visualisatie van de lensverschuiving van projectoren. Bibliotheek is herzien.
  • Prisma definities. Willekeurige prismadefinities in de bibliotheek.
  • Animatie wielen. Nauwkeurigere definities.
  • CIE-kleurcontrole. Ondersteuning voor fixtures met additieve kleurmenging door CIE xy-coördinaten te regelen.

Lasers

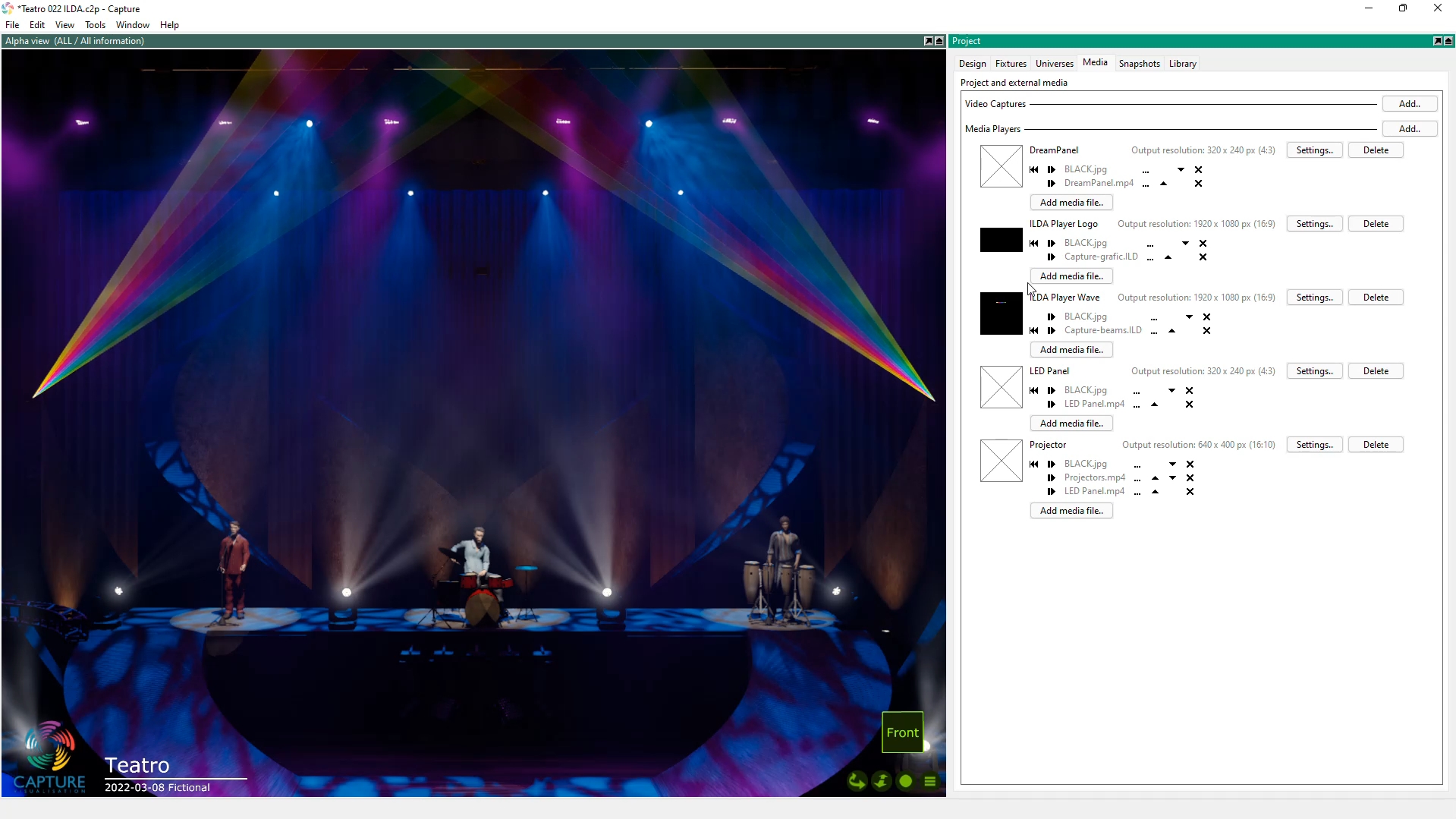

  • ILDA-bestand afspelen. Videospelers zijn hernoemd naar Mediaspelers en accepteren nu ook ILDA-bestanden (*.ild) voor laserprojectoren.

Weergave

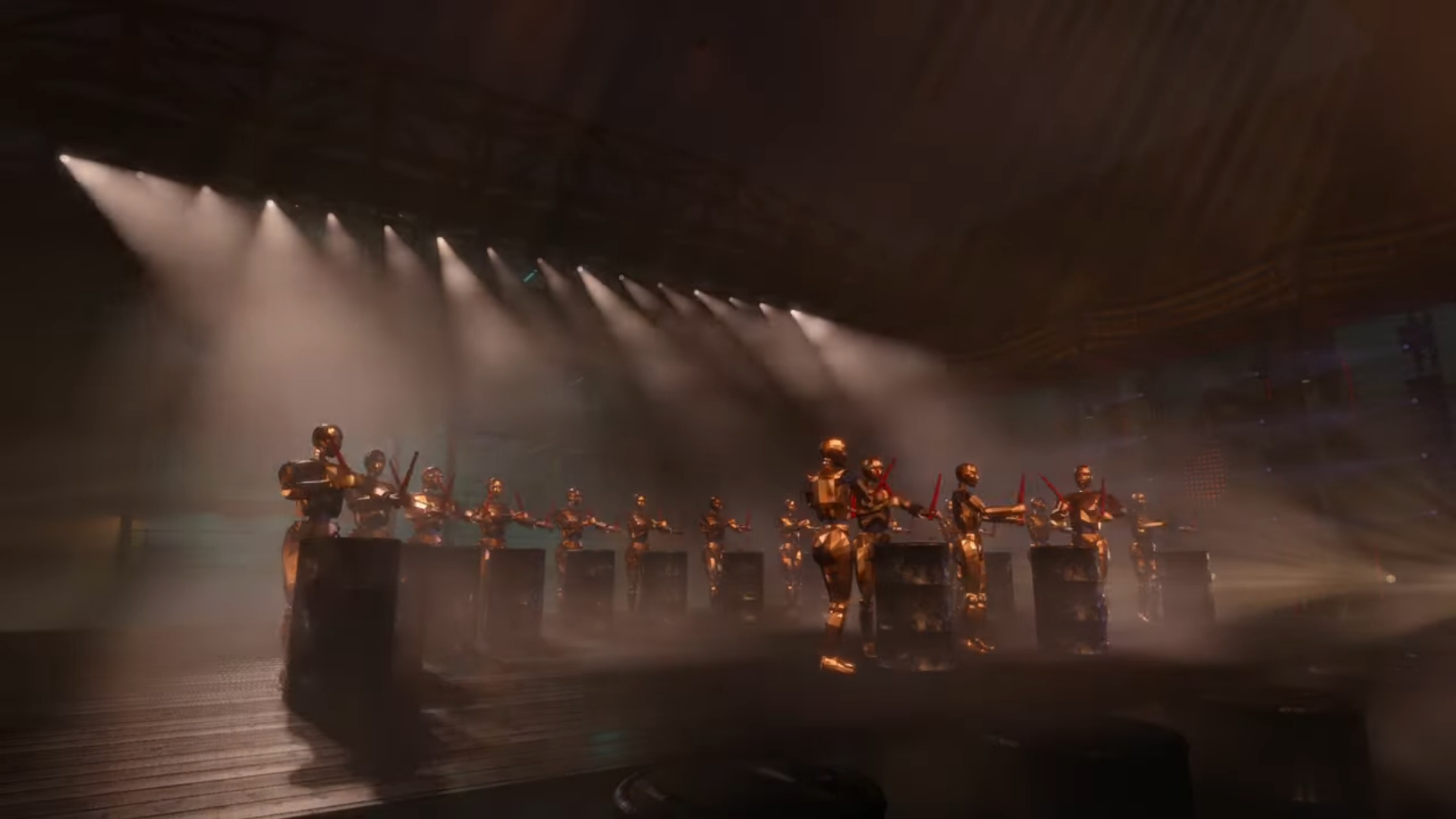

  • EDR- en HDR-ondersteuning. Voor monitoren met uitgebreid en hoog dynamisch bereik (HDR).
  • Weergave van snapshots van HDR-films. Op macOS kunnen filmsnapshots nu worden gerenderd naar HDR in H.265 Rec.2100 HLG.
  • Verbeterde tonemapping. Het nieuwste van ACES 1.3 is geïntegreerd. Verzadigde blauwe tinten zijn minder vatbaar voor verschuiving naar magenta.
  • Voorkom slaapstand tijdens het renderen. De computer blijft wakker tijdens het renderen van filmsnapshots.
  • Prestatieverbeteringen. Hogere framesnelheden.
